Aus Gründen der Übersichtlichkeit werden ausschließlich Netzelemente veröffentlicht, die horizontale Übertragungsaufgaben im vermaschten 380/220-kV-Netz übernehmen. Daher wird auf die Veröffentlichung folgender Netzelemente verzichtet:
- Stromkreise von sog. Stichleitungen, die keine Maschen im 380-kV- bzw. 220-kV-Übertragungsnetz bilden und
- 380/220-kV-Transformatoren, die lediglich eine 220-kV-Netzinsel speisen bzw. über die Dritte an das 380-kV-Netz angebunden sind.
Anschlussleitungen von Kraftwerken, Pumpspeicherwerken, Offshore-Windparks und anderen Netzkunden am Übertragungsnetz werden grundsätzlich nicht dargestellt. Dagegen sind Stromkreise für die Einschleifung von 380-kV- bzw. 220-kV-Netzknoten mit Direktanschluss von Onshore-Windparks im Statischen Netzmodell enthalten (Stichanschlüsse von Onshore-Windparks dagegen nicht).
Grundsätzlich werden die 380-kV- bzw. die 220-kV-Netzknoten gekuppelt betrieben. Aus Kurzschluss- und/oder Stabilitätsgründen können einzelne Netzknoten auch getrennt betrieben werden. Dies wird in den Leitungsparametern durch die Nummerierung des Anfangs- bzw. Endpunktes des Stromkreises, z. B. durch die Bezeichnung „von A nach B1“ und „von A nach B2“ kenntlich gemacht. Der Netzknoten „A“ wird in diesem Fall gekuppelt, der Netzknoten „B“ mit den getrennten Knoten „B1“ und „B2“ betrieben.
Das Statische Netzmodell wird bei relevanten strukturellen Änderungen im 50Hertz-Übertragungsnetz retrospektiv zum Jahresende aktualisiert.

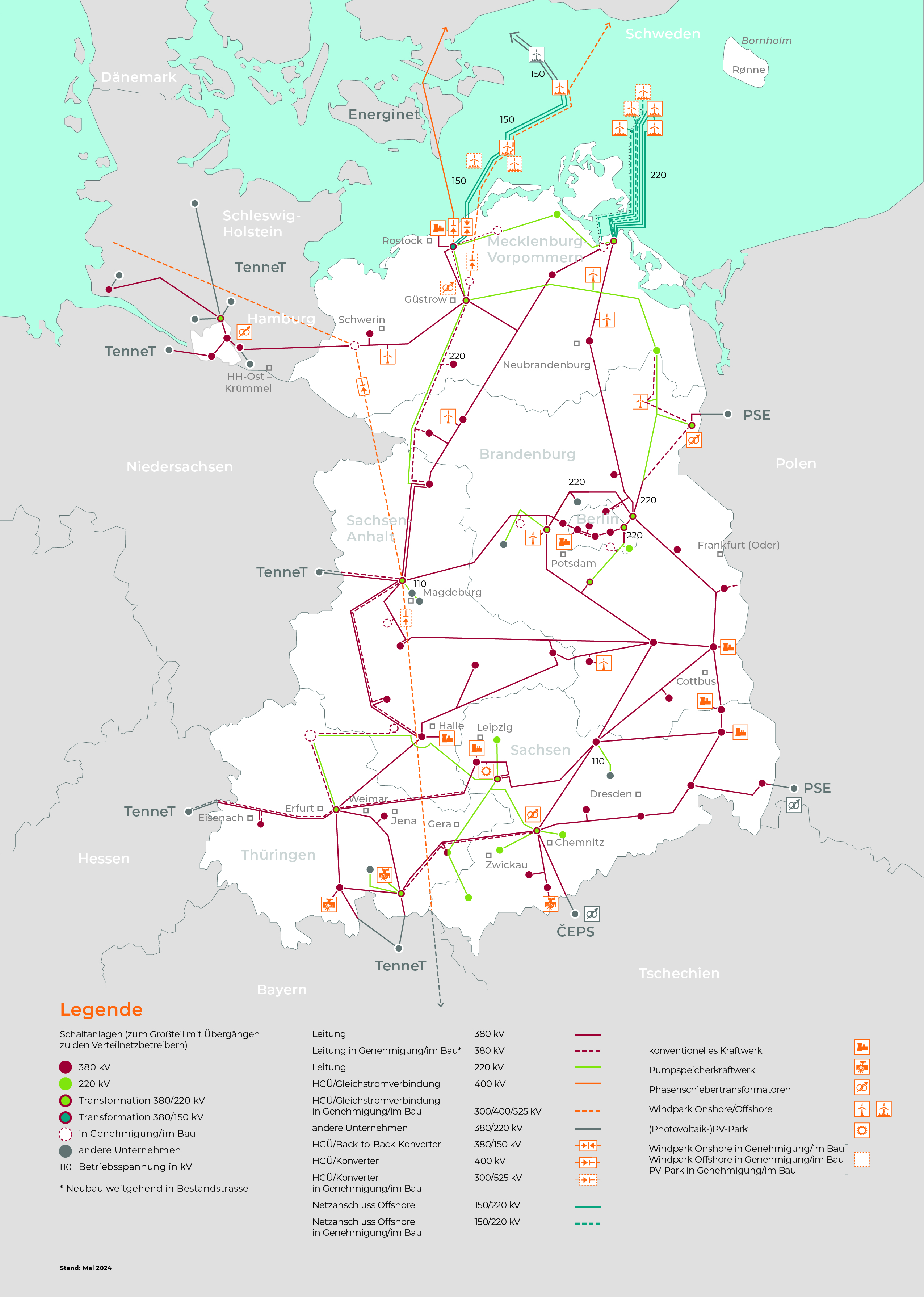

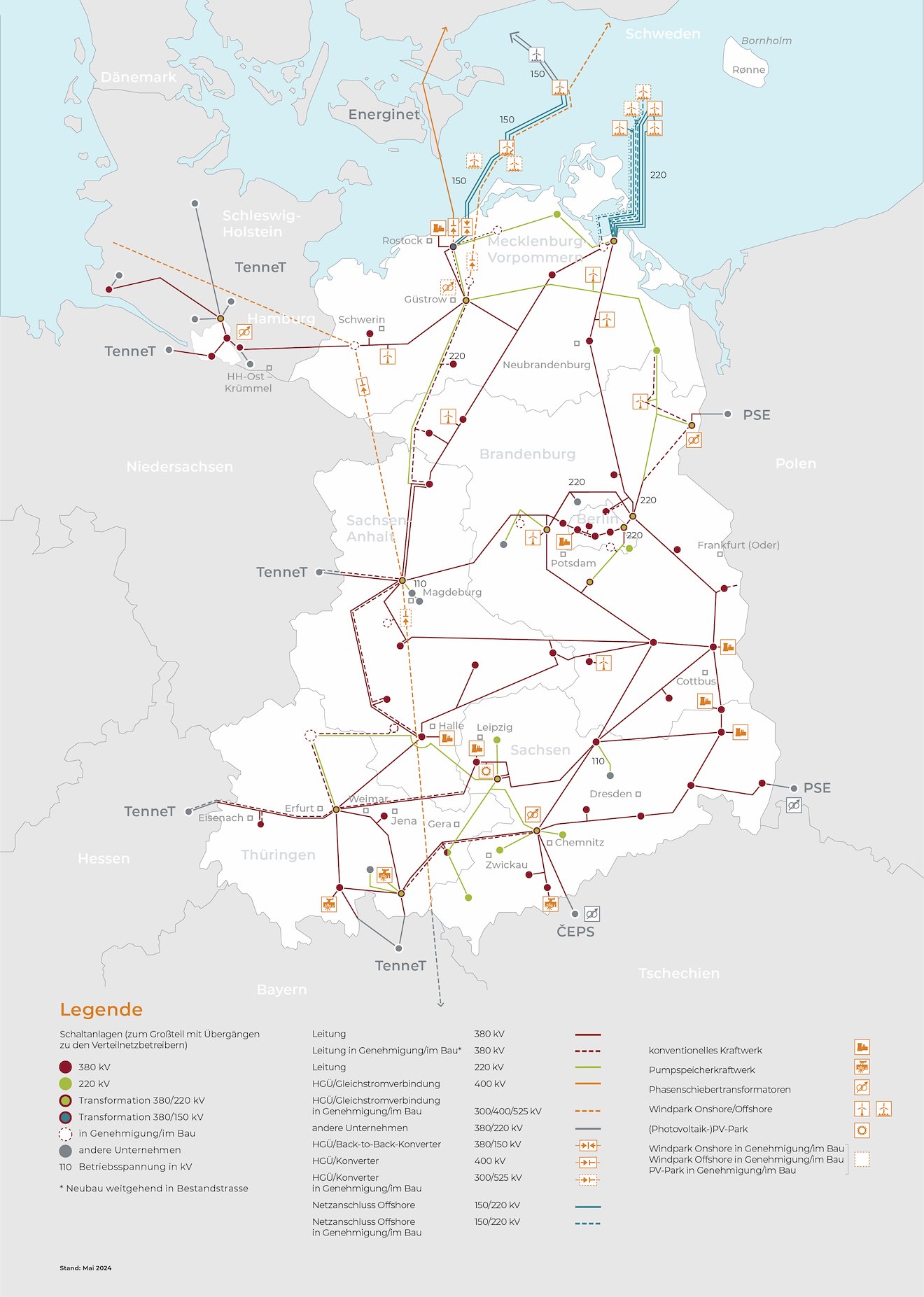

Die Datentabelle des Statischen Netzmodells sowie die entsprechende Netzkarte können im Download-Bereich am Ende dieser Seite heruntergeladen werden.
